Обычно светодиоды подключаются к 220В при помощи драйвера, рассчитанного под их характеристики. Но если требуется подключить только один маломощный светодиод, например, в качестве индикатора, то применение драйвера становится нецелесообразным. В таких случаях возникает вопрос — как подключить светодиод к 220 В без дополнительного блока питания.

Основы подключения к 220 В

В отличие от , который питает светодиод постоянным током и сравнительно небольшим напряжением (единицы-десятки вольт), сеть выдает переменное синусоподобное напряжение с частотой 50 Гц и средним значением 220 В. Поскольку светодиод пропускает ток только в одну сторону, то светиться он будет только на определенных полуволнах:

То есть led при таком питании светится не постоянно, а мигает с частотой 50 Гц. Но из-за инерционности человеческого зрения это не так заметно.

В то же время напряжение обратной полярности, хотя и не заставляет led светиться, все же прикладывается к нему и может вывести из строя, если не предпринять никаких защитных мер.

Способы подключения светодиода к сети 220 В

Самый простой способ (читайте про все возможные ) – подключение при помощи гасящего резистора, включенного последовательно со светодиодом. При этом нужно учесть, что 220 В – это среднеквадратичное значение U в сети. Амплитудное значение составляет 310 В, и его нужно учитывать при расчете сопротивления резистора.

Кроме того, необходимо обеспечить защиту светоизлучающего диода от обратного напряжения той же величины. Это можно сделать несколькими способами.

Последовательное подключение диода с высоким напряжением обратного пробоя (400 В и более).

Рассмотрим схему подключения более подробно.

В схеме используется выпрямительный диод 1N4007 с обратным напряжением 1000 В. При изменении полярности все напряжение будет приложено именно к нему, и led оказывается защищенным от пробоя.

Такой вариант подключения наглядно показан в этом ролике:

Также здесь описывается, у стандартного маломощного светодиода и рассчитать сопротивление гасящего резистора.

Шунтирование светодиода обычным диодом.

Здесь подойдет любой маломощный диод, включенный встречно-параллельно с led. Обратное напряжение при этом будет приложено к гасящему резистору, т.к. диод оказывается включенным в прямом направлении.

Встречно-параллельное подключение двух светодиодов:

Схема подключения выглядит следующим образом:

Принцип аналогичен предыдущему, только здесь светоизлучающие диоды горят каждый на своем участке синусоиды, защищая друг друга от пробоя.

Обратите внимание, что подключение светодиода к питанию 220В без защиты ведет к быстрому выходу его из строя.

Схемы подключения к 220В при помощи гасящего резистора обладают одним серьезным недостатком: на резисторе выделяется большая мощность.

Например, в рассмотренных случаях используется резистор сопротивлением 24 Ком, что при напряжении 220 В обеспечивает ток около 9 мА. Таким образом, мощность, рассеиваемая на резисторе, составляет:

9 * 9 * 24 = 1944 мВт, приблизительно 2 Вт.

То есть для оптимального режима работы потребуется резистор мощностью не менее 3 Вт.

Если же светодиодов будет несколько, и они будут потреблять больший ток, то мощность будет расти пропорционально квадрату тока, что сделает применение резистора нецелесообразным.

Применение резистора недостаточной мощности ведет к его быстрому перегреву и выходу из строя, что может вызвать короткое замыкание в сети.

В таких случаях в качестве токоограничивающего элемента можно использовать конденсатор. Преимущество этого способа в том, что на конденсаторе не рассеивается мощность, поскольку его сопротивление носит реактивный характер.

Здесь показана типовая схема подключения светоизлучающего диода в сеть 220В при помощи конденсатора. Поскольку конденсатор после отключения питания может хранить в себе остаточный заряд, представляющий опасность для человека, его необходимо разряжать при помощи резистора R1. R2 защищает всю схему от бросков тока через конденсатор при включении питания. VD1 защищает светодиод от напряжения обратной полярности.

Конденсатор должен быть неполярным, рассчитанным на напряжение не менее 400 В.

Применение полярных конденсаторов (электролит, тантал) в сети переменного тока недопустимо, т.к. ток, проходящий через них в обратном направлении, разрушает их конструкцию.

Емкость конденсатора рассчитывается по эмпирической формуле:

где U – амплитудное напряжение сети (310 В),

I – ток, проходящий через светодиод (в миллиамперах),

Uд – падение напряжения на led в прямом направлении.

Допустим, нужно подключить светодиод с падением напряжения 2 В при токе 9 мА. Исходя из этого, рассчитаем емкость конденсатора при подключении одного такого led к сети:

Данная формула действительна только для частоты колебаний напряжения в сети 50 Гц. На других частотах потребуется пересчет коэффициента 4,45.

Нюансы подключения к сети 220 В

При подключении led к сети 220В существуют некоторые особенности, связанные с величиной проходящего тока. Например, в распространенных выключателях освещения с подсветкой, светодиод включается по схеме, изображенной ниже:

Как видно, здесь отсутствуют защитные диоды, а сопротивление резистора выбрано таким образом, чтобы ограничить прямой ток led на уровне около 1 мА. Нагрузка в виде лампы также служит ограничителем тока. При такой схеме подключения светодиод будет светиться тускло, но достаточно для того, чтобы разглядеть выключатель в комнате в ночное время. Кроме того, обратное напряжение будет приложено в основном к резистору при разомкнутом ключе, и светоизлучающий диод оказывается защищенным от пробоя.

Если требуется подключить к 220В несколько светодиодов, можно включить их последовательно на основе схемы с гасящим конденсатором:

При этом все led должны быть рассчитаны на одинаковый ток для равномерного свечения.

Можно заменить шунтирующий диод встречно-параллельным подключением светодиодов:

Параллельное (не встречно-параллельное) подключение led в сеть недопустимо, поскольку при выходе одной цепи из строя через другую потечет удвоенный ток, что вызовет перегорание светодиодов и последующее короткое замыкание.

Еще несколько вариантов недопустимого подключения светоизлучающих диодов в сеть 220В описаны в этом видео:

Здесь показано, почему нельзя:

• включать светодиод напрямую;
• последовательно соединять светодиоды, рассчитанные на разный ток;
• включать led без защиты от обратного напряжения.

Безопасность при подключении

При подключении к 220В следует учитывать, что выключатель освещения обычно размыкает фазный провод. Ноль при этом проводится общим по всему помещению. Кроме того, электросеть зачастую не имеет защитного заземления, поэтому даже на нулевом проводе присутствует некоторое напряжение относительно земли. Также следует иметь в виду, что в некоторых случаях провод заземления подключается к батареям отопления или водопроводным трубам. Поэтому при одновременном контакте человека с фазой и батареей, особенно при монтажных работах в ванной комнате, есть риск попасть под напряжение между фазой и землей.

В связи с этим, при подключении в сеть лучше отключать и ноль, и фазу при помощи пакетного автомата во избежание поражения током при прикосновении к токоведущим проводам сети.

Заключение

Описанные здесь способы подключения светодиодов в сеть 220В целесообразно применять только при использовании маломощных светоизлучающих диодов в целях подсветки или индикации. Мощные led так подключать нельзя, поскольку нестабильность сетевого напряжения приводит к их быстрой деградации и выходу из строя. В таких случаях нужно применять специализированные блоки питания светодиодов – драйверы.

Основной принцип работы электронагревательных устройств почти одинаков. Для нагрева нужно иметь нагревательный элемент - спираль, который играет в роль излучателя ИК лучей, благодаря которым происходит принудительный нагрев.

В электрочайниках реализована достаточно простая схема, основной элемент которой - ТЭН. В основном тут применяется плоский ТЭН, который расположен на дне чайника, под металлической крышкой. Сетевое напряжение поступает в спиталь, который имеет определенное сопротивление. Спираль расположен внутри тэна. Тепловая энергия от спирали передается к тэну, последний нагревает воду. Использование тэна объясняется тем, что он делает чайник безопасным, нет опасности поражения током, поскольку сам нагревательный элемент-спираль не имеет прямого контакта с водой, он не замкнут с тэном, поэтому ток не передается воде. В простейшем виде схема электрочайника выглядит так:

Электрочайник может иметь таймер (временное реле), терморегулятор, индикатор напряжения, выключатель питания. Более сложная принципиальная схема:

Терморегулятор имеет стандартную схему, если конечно чайник не из дорогих. Схема управления напряжением спирали, в более продвинутых моделях, достаточно проста - развязка из динистора и тиристора. Тиристор управляет нагрузкой, а динистор задает режим работы тиристора (по сути управляет тиристором). Динистор или диодный тиристор - это по сути диод, который имеет определенное напряжение срабатывания, которое задается при помощи регулятора. То есть, управляя напряжением, мы можем управлять температурой. Проще говоря, ТЭН нагревает воду до нужной температуры - вот и весь принцип работы электрочайника. В наши дни на рынке можно встретить электрочайники с полностью автоматическим управлением, которые будут нагревать воду до заданной температуры, затем отключатся автоматически. К ним относится группа чайников-термосов - термопот. Так как стоимость чайника-термоса довольно высока, то во многих случаях самостоятельный ремонт термопота не только оправдан, но и необходим. Схема блока управления и фото печатной платы с деталями показаны ниже:

Уже тестируются чайники с ультразвуковым нагревом - чайник, который не греется, но греет воду. Но пока не полностью изучено влияние таких чайников, поэтому в продаже они встречаются очень редко.

Приобретая любую электротехнику, никогда не угадаешь срок её эксплуатации. Электрочайник – один из бытовых приборов, который используется в хозяйстве по максимуму и рано или поздно может произойти его поломка. Но важно быть во всеоружии и при обнаружении поломки не бежать в магазин за новым прибором, а попробовать самостоятельно выявить причину и при возможности её устранить – это реально. А как именно безопасно и легко устранить поломку электрочайника, будет рассказано далее.

Ремонт электрочайников – довольно простая процедура, с которой можно справиться своими руками. При ремонте чайника очень важно знать методы поиска поломки и способы безопасного ремонта. Зачастую поломки у всех чайников одинаковые: либо он не греет воду или же просто не включается.

Так как множество чайников сейчас импортируется из Китая, то долговечность их работы оставляет желать лучшего. Реже происходят поломки у чайников Bosch.

Ремонт электрических чайников иногда может стать очень увлекательным занятием. К примеру: если ручка с крышкой цельные и присоединить их отдельно вне чайника не выходит, потому что болты, на которые это всё крепится, приклеены возле края дверцы. Даже многие опытные мастера думают, как Китайцы это всё собирали?

Схема поиска причины поломки в электрочайниках:

1. Перед тем как починить устройство, нужно исследовать механизм его работы. Производителей электрочайников, очень много, но все они собираются по одному принципу: через розетку в чайник контактная группа (термостат, находящийся в спиральном основании чайника) с помощью, которой греется вода – передает напряжение.
2. Обязательно, перед тем как разобрать устройство необходимо убедится, что оно отсоединено от подачи электричества.
3. Необходимо проверить целостность контактов возле нагревающей спирали чайника.
4. Причиной поломки чайника может стать его закипание с открытой крышкой, в результате чего пластина, в которой установлен нагревательный элемент не прогибается и повреждает сильно нагретый ТЭН. В результате такой поломки термостат придется заменить.
5. Чтобы отремонтировать чайник Тефаль, который не включается, необходимо очистить нагревательный элемент (который скрыт за дисковым элементом) от накипи специальным средством для её удаления.
6. Если кнопка чайника не работает, то такое может означать поломку термостата или резистора (5w12kj), который отвечает за работу нагревательных схем.
7. Когда электрочайник перестает греть, необходимо освободить его от воды, потом перевернуть его, предварительно отключив от электричества и включить выключатель на подставке, который представлен кнопкой.

При обрыве контактов, соединяющих термостат с электрической вилкой, их необходимо соединить и заклеить изолирующей лентой.

Делаем ремонт электрочайника своими руками

Принцип работы электрочайника заключается в электронагревательном элементе. Биметаллическая пластина отвечает за выход пара, который нагревает воду и автоматически отключается при закипании воды в чайнике. Но что же делать, если чайник сломался? Раньше поломка чайника вызывала множество проблем, но в современное время устранить эту проблему не составит труда.

Если новый чайник протекает, необязательно менять его на новый. Можно подождать несколько недель пока на его дне образуется накипь, которая замажет все трещины внутри. Если чайник сильно потек, то необходимо обратится в сервисный центр.

Основные правила по устранению неполадок чайника своими руками:

1. Если электрочайник течет, причиной может стать брак корпуса. Чтобы устранить течь воды из чайника можно применить специальный герметик и клей для заклеивания микротрещин.
2. Случается, и так, что чайник еще не закипел, но лампочка уже выключилась. Для этого не обязательно знать, как устроен принцип работы, а всего лишь очистить его от накипи. Такая проблема зачастую встречается в чайниках Scarlett и Polaris, а в чайниках Braun и Maxwell есть система само очистки и фильтрации.
3. Если не горит лампочка чайника, то необходимо сделать очистку контактов внутри чайника, которые могли окислиться.
4. Если не работает чайник его необходимо напрямую подключить к сети и убедится в том, что исправна розетка.
5. Электросхема чайника довольно проста и схожа с схемой работы утюга. В чайнике не много деталей, которые могут сломаться. При поломке в первую очередь необходимо заняться нагревателем, который обычно меняют на новый.

Если чайник не греет, то необходимо искать прямую причину поломки в неисправных контактах.

Устройство схемы электрочайника, как и в любом нагревательном элементе довольно простое. Любой электрочайник имеет нагревательный элемент и термовыключатель – это основные рабочие механизмы. Электрический ток поступает в нагревательный элемент, и от спирали тепло передается в ТЭН, вода нагревается, и чайник автоматически выключается.

Очень важно наливать в чайник воду не выше максимальной отметки иначе при кипении она будет разливаться, и не ниже минимальной иначе закипев ТЭН, может выйти из строя и придется его поменять. Чайники Браун и Бош обладают уникальной системой защиты от таких повреждений.

1. Основной элемент электрочайника – это ТЭН, отвечающий за нагревающую способность чайника, находится он под металлической пластиной чайника. Если этот элемент перестал греть, его следует заменить.
2. Внутри ТЭНа находится сетевая спираль, которая нагревается и подает тепло. Почему спираль подает тепло в ТЭН? За счет электрического сопротивления. Её замена при поломке также не составит труда.
3. Кнопка включения чайника наполнена светодиодами и закрывается пластмассой. Разборка ручки чайника в случае поломки может занять длительное время.
4. В некоторых чайниках есть выключатель, который регулируется с помощью таймера.
5. Для подключения чайника к сети используется группа контактов, находящаяся на дне подставки и переходящая в электрическую вилку.
6. Крышка чайника отвечает за блокирование горячей воды.

Термореле или датчик нагрева температуры, отвечающий за её нагрев до определенного градуса – тоже могут стать причиной поломки.

Устройство электрочайника

Кажется, что изучение устройства электрочайника занимает много времени, и устранение его неисправности в домашних условиях невозможно, и теперь чайник придется сдавать по гарантии, но на самом деле это не так. Причину поломки можно выявить и самостоятельно. Для начала необходимо проверить включена ли вилка в сеть. Если это сработало, и вода не закипает, нужно отключить чайник от электричества и осмотреть терморегулятор в подставке снизу на наличие накипи.

Накипь легко очистить с помощью кипячения в чайнике раствора лимонной кислоты. Если сгорел ТЭН, его следует заменить.

Какие действия должны быть, если чайник подтекает? Тут вариантов может быть несколько: либо ждать определенное время 2-3 недели, до образования на нем накипи, замазать образовавшиеся микротрещины специализированным герметиком и клеем, либо обратится в сервисный центр и заменить устройство. Часто бывает так, что не работает кнопка включения чайника, возможно, сломался её светящийся элемент.

Частые причины поломок электрочайников Скарлет, Saturn, Tefal, Vitek:

• Поломка может заключаться в окислении контактов, которые находятся в ручке;
• Окисление контактов, которые находятся в реле;
• Повреждение провода в электрическом шнуре, контакты необходимо оголить и заново соединить;
• Повреждение контактов у основания самой электрической вилки;
• Не рабочая кнопка включения.

Прогресс бежит вперед и сейчас большой популярностью стали пользоваться беспроводные чайники, но и они могут быть неисправны, хотя и произвели списания проводных электрических чайников из многих домов.

Беспроводной чайник Витек и причины его поломок:

• Повреждение контактов;
• Поломка выключателя;
• Поломка тепло нагревателя или спирали;
• Выход ТЭНа из строя;
• Сгоревшие контакты в кнопке включения (в данном случае лучше заменить кнопку на новую);
• Выход из строя тепло предохранителя.

Пошаговый: ремонт электрочайника своими руками (видео)

Чайник – незаменимая бытовая техника в обиходе каждого дома, ведь как приятно просыпаться по утрам с ароматной чашечкой кофе. И как портит настроение, если вдруг наш помощник по дому – электрочайник, внезапно перестал греть воду, но благодаря элементарной схеме устройства электрочайника, ремонт можно произвести самостоятельно и без всяких проблем насладится вкусом бодрящего напитка. Делать самостоятельно, либо обращаться в сервис – решать только вам.

В этой статье разберем подробно методы поиска неисправности и ремонта электрического чайника с распространенными неисправностями типа "не кипятит " или "не включается ". Большинство чайников ценовой категории до 3 - 5 тысяч рублей, сделаны, скорее всего, в Китае. Поэтому их надежность, как правило, находится на соответствующем уровне.

Электрочайник, ремонт которого будет описан ниже в статье, проработал около 11 месяцев и вышел из строя. Часто люди думают, что если чайник не включается , значит, сгорел ТЭН (нагревательный элемент) и чайник можно выкидывать, особенно если он ещё оказывается дисковый. Спиральный ТЭН ещё можно было заменить, если причина крылась в неисправном ТЭНе, но сейчас такие чайники встречаются довольно редко.

Итак, если ваш чайник вдруг перестал включаться и гарантийный срок его эксплуатации закончился, то можно смело приступать к диагностированию неисправности электрочайника. Неисправности электрочайника бывают разные, мы будем рассматривать здесь сугубо электрические неисправности, то есть не рассматриваем здесь механический ремонт обломившейся части конструкции чайника, всевозможные утечки воды, и тому подобные неисправности не электрического характера.

Что понадобиться для ремонта электрочайника?

Нам нужны следующие инструменты: отвертка крестовая или плоская (в зависимости от типа шурупов) и мультиметр (тестер).

Приступим к ремонту электрочайника

Первым делом нужно убедиться в том, что напряжение в бытовой электрической сети 220 вольт, действительно есть. Глупо и банально на первый взгляд, но это один из алгоритмов поиска неисправности. Как определить. Достаточно воткнуть в розетку другой электрический прибор и проверить напряжение в розетке. Особого труда это не составляет.
Дальше нужно прозвонить с помощью тестера подставку от электрического чайника. Берем тестер и прозваниваем цепь по очереди с электрической вилки и гнезда на подставке от чайника. На подставке в гнезде возможно у вас будет 3 проводника, третий это земля, в моем случае эта защитная земля соединяет электрически корпус чайника и боковой (земляной) вывод на евровилке. Смотрим наличие цепи по мультиметру и отсутствие признаков нагара на контактах. Если в подставке не оборвана цепь (что является редкостью) и отсутствует нагар, можно переходить к разбору электрочайника. Хотя правильнее было бы сразу замерить сопротивление на самом чайнике, но я считаю, что проделанная операция не будет лишней и не отнимет у вас много времени.

Если с подставкой для электрочайника всё в порядке, то следовательно, неисправность кроется в самом чайнике . Здесь уместно ещё раз прозвонить цепь со стороны чайника без его разбора, хотя можно было и сразу начать прозвонку с самого чайника. Берем мультиметр и измеряем сопротивление токоведущих контактов. Если прибор (мультиметр) показывает бесконечность, другими словами обрыв цепи, переходим к разборке чайника.

Разбираем электрочайник

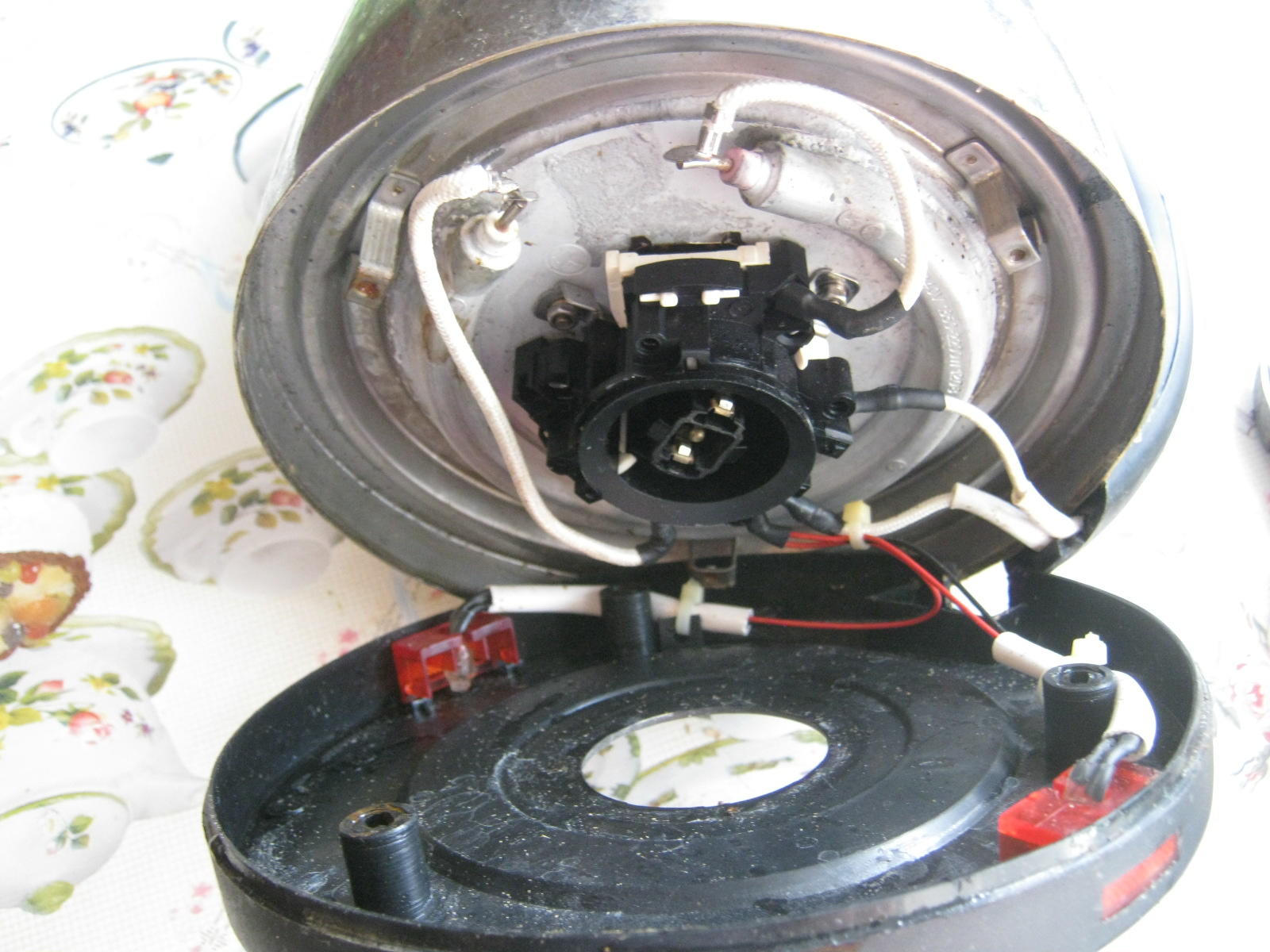

Отворачиваем три самореза на нижней крышке. Здесь может быть и 6 саморезов, все зависит от конкретной модели чайника.

После разбора электрочайника сразу проверим , работает ли ТЭН , для этого измерим его сопротивление с помощью тестера (мультиметра). Мультиметр показывает значение 172 Ома, это в моем случае, у вас могут быть другие значения, что нам говорит об исправности ТЭНа . Если у вас бесконечное сопротивление, то вам не повезло, ТЭН прогорел и вышел из строя . Дисковый ТЭН замене не подлежит , спиральный ТЭН еще можно поменять, он встречается в продаже. Итак ТЭН исправен, идем дальше.

Попробуем разобраться теперь, что у нас куда идет. Два красных провода параллельно ТЭНу, это питание на неоновую лампочку, которая сигнализирует о включении чайника. Вся эта цепь (белые провода) уходит в ручку чайника, где находится выключатель и одновременно термостат. Поскольку ТЭН, как мы убедились выше исправен, а сам чайник не включался, то с большой долей вероятности несправен этот самый выключатель электрочайника . Для того чтобы добраться до выключателя нужно разобрать ручку электрочайника.

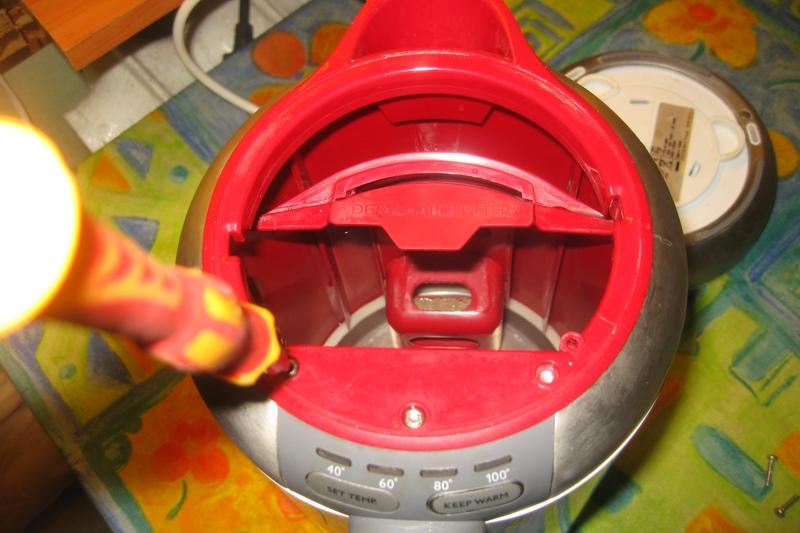

У ручки чайника необходимо снять накладку, которая крепится на саморезе и на защелках. За этой накладкой располагается выключатель или по-другому его называют термостат для электрочайника .

Служит для включения и выключения электрочайника, когда он закипает. Из-за того, что через эти контакты протекает довольно большой ток (10А или 2000 Вт), то контакты здесь чаще всего обгорают . Достаточно прозвонить его тестером, чтобы проверить, исправен ли выключатель или нет.

Выключатель в нашем случае неисправен, попробуем его аккуратно разобрать, чтобы добраться до контактов. Для этого верхнюю часть выключателя сдвигаем влево и приподнимаем вверх. Снимаем верхнюю часть выключателя и убираем в сторону.

Разобрав полностью выключатель для чайника , видим нагар на контактах . На фото нижний контакт поднят наверх для наглядности.

Нагар на контактах выключателя электрочайника , самая распространенная неисправность, встречающаяся при ремонте электрочайников . Для устранения нагара на контактах выключателя, нужно зачистить контакты с помощью надфиля или женской пилки для ногтей. После зачистки нужно сразу прозвонить цепь тестером, если цепь появилась собрать выключатель и чайник в обратном порядке.

Иногда контакты в выключателе для чайника полностью выгорают , в этом случае можно попробовать купить термостат для чайника в интернете, цена около 200 рублей (без стоимости доставки). Если бы я покупал термостат для чайника, то я бы купил его , с бесплатной доставкой к тому же.

Если вам что-то стало непонятно в статье, вы можете посмотреть весь процесс ремонта электрочайника своими руками в следующем видео:

Некоторым людям инструкция нужна для того, чтобы когда сгорит прибор выяснить, что они сделали не так.

Изготовление подсветки выключателя светодиодом своими руками не представляет никакой сложности. Крайне простая схема собирается буквально «на коленке» в течении нескольких минут. Но, если вы не хотите, чтобы все закончилось фейерверком и сгоревшей проводкой, внимательно прочтите эту статью.

Схема включения светодиода в выключатель в квартире

Схема и внешний вид выключателя

Как видите, устройство состоит лишь из двух элементов – токоограничивающего резистора и источника света.

Многих людей, не имеющих отношения к радиоэлектронике, эта схема может поставить в тупик. Ведь ставим мы светодиод в выключатель 220В переменного напряжения, хотя сам светодиод рассчитан на напряжение 2-12В постоянного. И основная лампа, по идее, тоже должна светиться при таком подключении.

Как и почему это работает?

Вспомним школьный курс физики:

• Напряжение – разность потенциалов с двух концов проводника . Чем выше напряжение, там быстрее электроны бегут по проводам.
• Сила тока – плотность электронов в проводнике . Когда в электрической цепи на пути электронов встречается участок с большим сопротивлением, часть из них отдает свою энергию этому участку.

Когда сила тока (плотность потока электронов) значительно больше, чем этот участок способен пропустить, излишки энергии преобразуются в тепло. Если бы перед диодом не было резистора, сила тока, проходящая через него, во много раз превысила бы его номинальные параметры, превратив кристалл диода в облачко. В этой схеме резистор исполняет роль вентиля, отсекая большую часть тока. Через саму лампу накаливания также будет протекать ток, но сила его настолько мала, что спираль раскаляться не будет.

Расчет параметров схемы

Подбираем резистор для светодиода. В этой формуле напряжение сети принимается за 320В, поскольку необходимо учитывать не номинальный параметр, а эффективное амплитудное напряжение.

Подбираем резистор

Как сделать подсветку для выключателя

Главная задача схемы выключателя с подсветкой на светодиоде – ограничить силу тока, протекающую через светодиод. Для диода не важно с какой скоростью через него будут проходить электроны, он заберет свою «порцию» и преобразует ее в свечение. Если же плотность потока электронов буде выше его пропускной способности, излишки выделятся в виде тепла, расплавив кристалл.

Установка светодиода в выключатель 220В, схема:

Варианты, как можно подключить светодиод

Вариант 1

Такой способ подключения будет работать, но очень недолго, несколько миллисекунд, пока разгорится спираль лампы накаливания. При таком подключении ток цепи будет рассчитан исходя из потребности лампы, превысив потребности светодиода в сотни раз. Это неправильный вариант.

Вариант 2

Это уже жизнеспособный вариант. Токоограничивающий резистор R1 уменьшит силу тока до необходимой величины. Для обычного светодиода на 20 мА сопротивление резистора должно быть:

(320В-3В)/0,02А≈16 кОм а мощность 0,25-0,5Вт.

Ради увеличения срока службы подсветки и уменьшения нагрева резистора, параметры сопротивления лучше увеличить в 3-4 раза. Такую схему можно увидеть, если разобрать дешёвый китайский выключатель со светодиодом. Здесь нет защиты от обратного тока, что не способствует долгой жизни такого устройства.

Вариант 3

Включение диода с обратной полярностью защищает светодиод от обратной полуволны. Это важно, если на линии в сети есть мощные устройства: стиральная машина, бойлер, электрочайник. Можно использовать любой малогабаритный диод с напряжением до 500-1000 вольт.

Примеры расчетов

Поскольку наша задача лишь подсветить выключатель и добиться максимальной жизнеспособности, ток светодиода берем 30% от номинала – 6мА

Резисторный токоограничитель

Uсд=3,5В, Iсд=20мА(0,02А)- Расчет делаем на 6мА (0,006А);

R1= (330-3,5) /0.006=55000Ом (55кОм). С целью уменьшения нагрева номинал резистора можно увеличить в 2 раза до 100 кОм.

Мощность резистора P=Ur1I=327 0.006=2Вт.

Параллельно светодиоду лучше зеркально включить диод на 1000В.

Емкостный токоограничитель

Вместо резистора можно использовать высоковольтный конденсатор, R1 необходим для саморазрядки конденсатора C1. Ёмкостная схема не греется.

C1=Rc/(2π £)=50кОм/(23,14 50Гц)=150мкФ; С1=150мкФ*500В;

R1=0,5-1 МОм;

Диод как в предыдущей конструкции.

Если выключатель предназначен для энергосберегающей лампы, лучше светодиод заменить неоновой лампочкой, донором которой послужит пускатель люминесцентного светильника. Классические схемы за счет гашения полуволны могут вызывать мерцание «энергосберегаек». Принцип подключения остается тот же, но из за более высокого номинального тока, около 100мА, резисторное или емкостное сопротивление (на неоновой лампочке) стоит увеличить до 500-600 кОм.

Область применения

• схема выключателя с подсветкой на светодиоде;
• индикатор включения в переносном удлинителе;
• миниатюрный ночник;
• подсветка для розетки.

При желании можно подключить светодиодную ленту, но лишь на емкостном ограничителе после тщательного перерасчета.

Так выглядит подсветка светодиодом

Как подключать на живом примере

Ниже приведена схема как подключить выключатель со светодиодом. Инструкция к подключению

1. Перед началом монтажа схемы светодиода в выключателе убедитесь, что выключатель отключён от «фазы». Это можно сделать при помощи простой отвёртки-тестера.

1. Проверьте качество изоляции всех соединительных контактов. Перемыкание оголенных проводов в лучшем случае выведет из строя схему подсветки, в худшем – проводку в квартире.

1. При необходимости в пластиковой детали можно сделать монтажное отверстие светодиоду, чтобы тот равномерно освещал кнопку выключателя.

1. Собираем получившуюся конструкцию и наслаждаемся результатом.

Если мы используем резисторный вариант, стоит поэкспериментировать с параметрами сопротивления. Диод может «стартовать» с 2В или 3В, соответственно во втором номинал резистора можно уменьшить.

Не забывайте, в таких устройствах ограничивается лишь плотность электронов, напряжение остается прежним и все еще опасным для живых организмов.
