Горячие водоснабжение в частном доме. Горячая вода на даче своими руками - схема подготовки горячей и холодной воды

Горячее водоснабжение частного дома – важная инженерная система, обустройство которой всегда остается актуальным вопросом. Это необходимое условие для того, чтобы наполнить дом уютом и сделать его комфортным для проживания. Установка современных водонагревателей успешно решает проблемы горячего водоснабжения и отопления в частном доме, и для этого теперь необязательно иметь мощную электропроводку, газ или дымоход. Все, что вам нужно, – ознакомиться с принципами работы различных систем, подобрать подходящую схему, а монтаж, при желании, можно осуществить самостоятельно.

С чего начинается горячее водоснабжение частного дома

Прежде чем приступить к монтажу горячего водоснабжения частного дома, необходимо определиться с некоторыми параметрами этой системы.

Прежде всего, необходимо разобраться, какую именно сантехнику вы будете использовать, в каком количестве и где вы будете размещать оборудование. Как правило, это мойка, ванна, душевая кабина, умывальник, джакузи, биде и т. д.

После того как вы определились с тем, где вы разместите сантехнику, необходимо выделить место в частном доме для установки водонагревательного оборудования. Для этого необходимо учитывать технические возможности прибора. Специалисты рекомендуют размещать его на одинаковом расстоянии от потребителей горячего водоснабжения.

Затем уже подбирают трубы и всю сопутствующую фурнитуру. Как правило, для внутренней разводки подходят трубы, диаметр которых составляет 15 или 20 мм. Для этих целей используют оцинкованные или неоционкованные трубы, а также изделия из металлопластика, полиэтилена или полипропилена. Наибольшей популярностью пользуются полипропиленовые трубы. Вам потребуется определенное количество фитингов, муфт и иных элементов, которые необходимо приобрести в необходимом количестве в соответствии с планом разводки системы горячего водоснабжения частного дома.

На сегодняшний день существует большое количество компаний, которые оперативно помогут решить проблему с обеспечением горячего водоснабжения частного дома, а также предоставят оборудование, необходимое для очистки воды. Данные процедуры обязательны, поскольку в частных домах, как правило, источниками воды служат колодцы, артезианские скважины и т. д., и вода в них, как правило, имеет далекий от идеала состав. Поэтому такую воду нельзя использовать не только для приготовления пищи, но и в системах горячего водоснабжения. Это обусловлено тем, что в ней содержатся соли кальция, магния и иные элементы, за счет чего вода становится более жесткой.

Что следует учесть при организации горячего водоснабжения частного дома

Как правило, монтаж любого водонагревательного прибора в частном доме осуществляется профессионалом, поскольку для этого необходимо подготовить подходящую схему, получить разрешение, а также установить вентиляцию или дымоход, если возникнет такая необходимость.

Если использовать пластиковые трубы, процесс установки существенно упрощается благодаря их долговечности и прочности, к тому же данные изделия не требуют использования сварочного аппарата. Следует приобрести фитинги, силикон, паклю, запасные крепления для труб и батарей. Также необходим набор инструментов, состоящий из специального паяльника, ножниц, перфоратора, шуруповерта, уровня и молотка, нескольких разновидностей ключей, плоскогубцев, ножниц по металлу и т. д.

Подвесной котел следует располагать на расстоянии не менее 50 см от потолка. Для него и радиаторов используют надежные крепежные элементы. Когда вы будете обустраивать котельную, стены и пол рекомендуется облицевать с помощью огнеупорной плитки и не забыть обеспечить свободный доступ к водонагревателю для его периодического обслуживания.

Также необходимо установить дымоход и вентиляционную систему. Понадобится и циркуляционный насос, он достаточно компактен, способен обеспечить постоянный напор, в результате чего вода быстро нагревается.

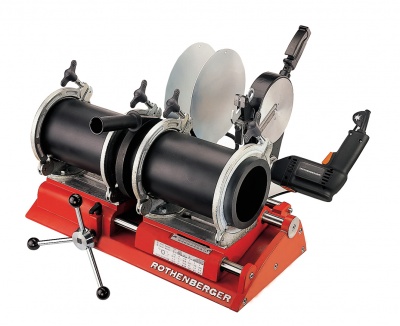

Если вы работаете с пластиковыми трубами, вам понадобится помощник, поскольку соединение происходит мгновенно и необходимо избежать перекосов. Радиаторы устанавливают в самый последний момент.

Удостоверьтесь, что они находятся на одном уровне. Расстояние до пола должно составлять от 10 до 15 см, от стены – от 2 до 5 см. Установив запорную арматуру и термодатчики, вы сможете контролировать температуру воды и перекрывать ее в случае необходимости.

Если вы не обладаете необходимыми навыками монтажа, лучше обратиться к профессионалам. Важно выполнить правильные расчеты. Первое, что вам нужно будет сделать для правильного монтажа горячего водоснабжения частного дома своими руками – схему.

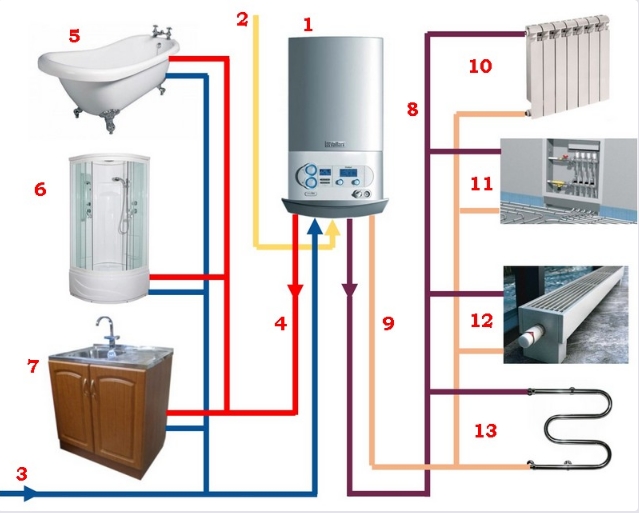

Горячее водоснабжение частного дома: схема с проточным водонагревателем

Проточный водонагреватель может быть представлен:

газовой колонкой горячего водоснабжения частного дома;

греющим контуром горячего водоснабжения частного дома от двухконтурного котла;

электрическим проточным подогревателем воды;

пластичным теплообменником, подключенным к контуру отопления.

Проточный водонагреватель в частном доме начинает греть воду с момента открытия крана с горячей водой.

Вся энергия, которая расходуется на нагрев воды, переходит от нагревателя к воде моментально. Чтобы получить воду необходимой температуры за короткий промежуток времени, конструкция проточного нагревателя предусматривает ограничение скорости потока воды. Температуру регулируют величиной струи горячей воды, вытекающей из-под крана.

Для достаточного снабжения горячей водой одного рожка в душе мощность проточного водонагревателя должна составлять как минимум 10 кВт. Для того чтобы заполнить ванну горячей водой в разумные сроки, потребуется мощность нагревателя более 18 кВт. Если в этот момент параллельно будет открыт кран с горячей водой на кухне, то для комфортного пользования горячей водой необходимо будет использовать нагреватель мощностью от 28 кВт.

Для того чтобы обеспечить горячее водоснабжение частного дома эконом-класса, необходим котел меньшей мощности. Таким образом, мощность двухконтурного котла выбирают исходя из потребностей в расходовании горячей воды.

Схема горячего водоснабжения с использованием проточного водонагревателя не в состоянии обеспечить экономное и комфортное использование горячей воды в частном доме по ряду причин:

Температура и напор воды в трубах определяется величиной расхода жидкости. В результате, когда вы открываете еще один кран резко меняется температура воды и напора в системе горячего водоснабжения. Следовательно, использовать воду в двух местах одновременно крайне неудобно.

При небольшом расходе горячей воды проточный водонагреватель вовсе не функционирует, а для того чтобы получить воду нужной температуры, приходится увеличивать расход воды.

Горячее водоснабжение обеспечивается с запозданием. При этом время ожидания зависит от длины трубы, проложенной от водонагревательного прибора до места разбора воды. Некоторое количество воды, когда вы только откроете кран, придется просто слить в канализацию. Это та вода, которую уже разогревали, но она успела остыть.

Довольно быстро накапливается накипь внутри камеры нагрева проточного водонагревательного устройства. Если состав воды отличается повышенной жесткостью, вам придется часто чистить устройство от накипи.

Таким образом, эксплуатация проточного водонагревателя в системе горячего водоснабжения частного дома провоцирует необоснованный рост потребления воды и объемов стоков канализации, увеличение расхода электроэнергии на нагрев воды, а также не позволяет комфортно использовать горячую воду в частном доме.

Вместе с тем, система горячего водоснабжения частного дома с использованием проточного водонагревателя является весьма популярной среди потребителей, поскольку отличается относительно низкой ценой и компактными габаритами прибора.

Данная система горячего водоснабжения в частном доме функционирует эффективнее в том случае, если отдельный проточный водонагреватель установить рядом с местом разбора жидкости.

В такой ситуации целесообразно поставить электрические проточные нагреватели воды. Тем не менее, данный способ будет достаточно энергозатратным (потребуется мощность до 30 кВт). Как правило, электросеть частного дома не рассчитана на подобные нагрузки, к тому же стоимость электроэнергии довольна высока.

Как выбрать проточный нагреватель для горячего водоснабжения частного дома

Основной параметр, на который ориентируются, выбирая проточный водонагреватель, – это показатель объема воды, который он в состоянии подогреть.

Для того чтобы комфортно использовать данный водонагревательный прибор в частном доме, следует придерживаться следующих показателей в точках забора:

из крана раковины – 4,2 литра в минуту (0,07 литров/секунду);

из крана ванны или душа – 9 литров в минуту (0,15 л/сек).

К примеру, один проточный водонагреватель снабжен тремя точками разбора, представленными мойкой на кухне, умывальником и ванной (душем). Если ваша цель – подобрать нагреватель для ванны, тогда вам понадобится прибор, способный выдавать как минимум 9 литров воды в минуту температурой +55 °С. Данный водонагреватель позволяет использовать горячую воду сразу из двух источников – мойки и умывальника.

Параллельно использовать горячую воду и в душе, и в умывальнике можно будет в том случае, если нагреватель будет производить как минимум 9 л/мин + 4,2 л/мин = 13,2 л/мин.

Компании-изготовители, как правило, в технических характеристиках прибора указывают максимальный показатель производительности с учетом подогрева воды на некоторую разность температур, dT, к примеру, +25 °C, +35 °C или +45 °C. Таким образом, если показатель температуры воды в водопроводе +10 °C, то температура воды из-под крана после нагревания достигнет +35 °C, +45 °C или +55 °C.

Следует учесть, что ряд продавцов могут указать уровень максимальной производительности прибора, но при этом не пишут, для какой разницы температур она предназначена. К примеру, вы можете приобрести газовую колонку, производительность которой составляет 10 литров в минуту и она будет нагреваться максимум до +35 °C. Использовать горячее водоснабжение частного дома с таким прибором может быть не так комфортно.

В этом случае в частном доме лучше использовать газовую колонку или двухконтурный котел, наибольший показатель производительности которых составит минимум 13,2 л/мин при dT равной +45 °C. Мощность газового прибора при этом составит примерно 32 кВт.

Когда вы будете выбирать прибор для горячего водоснабжения в частном доме, также следует обратить внимание на показатель минимальной производительности, при котором активируется нагрев.

Если скорость движения воды в трубе не достигнет данной величины, водонагреватель не начнет работать. Поэтому зачастую приходится расходовать гораздо большее количество воды, чем нужно. Целесообразно будет подобрать прибор с наименьшим показателем минимальной производительности, к примеру, не более 1,1 литров в минуту.

Максимальная мощность электрических проточных водонагревателей, часто используемых в частном доме, составляет от 5,5 до 6,5 кВт. При условии, что максимальная производительность прибора составляет от 3,1 до 3,7 литра/минуту, вода нагревается на dT равную +25 °C. Один прибор рассчитан на обслуживание одной точки разбора воды в частном доме, в качестве которой может выступать душ, умывальник или мойка.

Выгодно ли горячее водоснабжение частного дома с накопительным подогревателем (бойлером) и циркуляцией воды

Накопительный водонагреватель (иначе его называют бойлер) является довольно объемным теплоизолированным металлическим баком.

Как правило, нижняя часть бака водонагревательного прибора содержит два нагревательных элемента – это электрический теплообменник и трубчатый нагреватель, работающий от отопительного котла. Для того чтобы нагреть воду в баке, используется котел.

Такой нагреватель также носит название бойлера косвенного нагрева.

Горячая вода в бойлере косвенного нагрева расходуется из верхней части бака. При этом нижняя часть мгновенно наполняется холодной водой из водопровода, подогревается посредством теплообменника и поступает наверх.

В европейских странах все системы ГВС в современных частных домах обязательно оснащены таким элементом, как коллектор (солнечный нагреватель). Для того чтобы подключить солнечный коллектор к нижней части бойлера косвенного нагрева, следует установить дополнительный теплообменник.

Вода в бойлере разогревается за счет солнечного коллектора. В том случае, когда этого недостаточно, следует подключить котел или электронагреватель.

Как работает горячее водоснабжение частного дома с бойлером послойного нагрева

Сейчас большой популярностью пользуется система ГВС частного дома, оснащенная бойлером послойного прогрева. Вода в таком устройстве нагревается с помощью проточного бойлера двухконтурного котла. Такой нагреватель не оснащен теплообменником, за счет чего его стоимость значительно снижается.

Подогретая вода поступает из верхней части бака. Взамен в нижнюю часть тут же начинает поступать холодная водопроводная вода. С помощью насоса вода из бака проходит сквозь проточный нагреватель, затем поступает в верхнюю часть бака. Благодаря этому потребитель мгновенно получает горячую воду, при этом нет необходимости ждать, когда нагреется весь объем воды, как в том случае, если вы используете бойлер косвенного нагрева.

Благодаря тому что верхний слой воды прогревается достаточно быстро, вы можете установить в частном доме бойлер более компактных размеров и уменьшить мощность проточного водонагревателя.

Различают двухконтурные котлы, оснащенные встроенным нагревателем, либо выносным послойного нагрева. Таким образом, данное оборудование системы ГВС частного дома отличается меньшей стоимостью и компактными габаритами, в отличие от бойлеров косвенного нагрева.

Вода в устройстве нагревается заблаговременно, даже если вы ее не расходуете. Количества подогретой воды хватит на несколько часов расходования.

За счет данных свойств вода в баке разогревается в течение длительного времени, при этом тепловая энергия в горячей воде будет постоянно накапливаться. Поэтому такой нагреватель еще называется накопительным водонагревателем.

Благодаря большой продолжительности нагрева воды вы можете отдать предпочтение нагревателю относительно малой мощности.

Как выбрать накопительный газовый водонагреватель для горячего водоснабжения частного дома

Накопительный бойлер, вода в котором подогревается посредством газовой горелки, не так популярен среди систем ГВС частного дома. Использование двух газовых аппаратов – газового котла и газового бойлера одновременно обходится довольно дорого.

Газовые бойлеры удобны в использовании в квартирах с централизованным отоплением, также их часто используют в частных домах с твердотопливным котлом, где для подогрева воды используют системы горячего водоснабжения со сжиженным газом.

Газовые нагреватели оснащены открытыми и закрытыми камерами сгорания, с принудительным удалением дымового газа и с естественной тягой в дымоходе.

Рынок предлагает модели накопительных газовых бойлеров для частных домов, которые не нужно подключать к дымоходу. Такие аппараты отличаются небольшой мощностью газовых горелок.

Газовый бойлер, объем которого не превышает 100 л, крепится на стену, а нагреватели большего объема устанавливают на полу.

В водонагревателях используют различные способы зажигания газа – с этой целью используют дежурный фитиль, электронный на батарейках либо гидродинамический поджиг.

В приборе, оснащенным дежурным фитилем, горит небольшой огонек, который сначала зажигают вручную.

Электронный поджиг подключается к электрической сети или работает на батарейках или аккумуляторах.

Гидродинамический поджиг активизируется благодаря вращению турбинки, которая, в свою очередь, активируется посредством потока воды.

Комфорт от использования горячего водоснабжения в частном доме напрямую зависит от объема накопительного нагревателя. Но чем больше бойлер, тем выше его стоимость и дороже расходы на его содержание и ремонтные работы.

Как определить, какой размер бойлера для частного дома выбрать:

объем бойлера, который обеспечит минимальный комфорт, рассчитывают, исходя из расхода от 20 до 30 литров горячей воды на каждого человека;

больший комфорт сможет обеспечить прибор ГВС частного дома, объем которого составляет от 30 до 60 литров на одного пользователя;

для высокого уровня комфорта выбирают нагреватель, объем которого составляет от 60 до 100 литров на каждого человека, приживающего в частном доме;

для того чтобы заполнить ванну, вам потребуется около 100 литров горячей воды.

Когда вы будете выбирать бойлер, обратите особое внимание на то, насколько мощным нагревательным элементом он оснащен. К примеру, для нагревания ста литров воды до +55 °C в течение четверти часа бойлер должен быть оснащен нагревателем (газовой горелкой и т. д.), мощность которой составляет 20 кВт.

Какими преимуществами обладает горячее водоснабжение частного дома с циркуляцией воды в системе

За счет использования накопительного нагревателя воды в системе ГВС частного дома осуществляется циркуляция горячей воды в трубах. Каждая точка водоразбора при этом подключена к кольцевому трубопроводу, по которому осуществляется циркуляция горячей воды.

Участок трубы от каждой точки водоразбора до кольцевого трубопровода должен быть не длиннее двух метров.

Циркуляция воды в системе ГВС частного дома обеспечивается за счет работы циркуляционного насоса с небольшой мощностью (до нескольких десятков ватт).

В системах ГВС частного дома, оснащенных накопительным подогревателем, режим подачи теплой воды отличается следующими характеристиками:

в точках водоразбора горячая вода всегда в наличии;

можно включить воду сразу в нескольких точках, при этом температурный режим и уровень напора воды существенно не меняются;

возможность набрать любое количество подогретой воды, даже самое малое.

В системе ГВС частного дома с циркуляцией воды регулярно потребляется энергия для обеспечения работы насоса и компенсации тепловых потерь в бойлере и трубах. Для того чтобы снизить уровень расхода энергии, используют автоматическую программу, отключающую циркуляцию воды в тот период времени, когда она не востребована. Также снижению энергозатрат будет способствовать утепление бойлера и водопровода.

Как организовать горячее водоснабжение частного дома через теплообменник

В странах Западной Европы, как и во всем мире, большой популярностью пользуются разнообразные методы экономии энергии.

Использованная горячая вода отходит в канализационный сток, унося с собой большую долю энергии, затраченной на ее подогрев.

Для того чтобы сократить потери энергии в частном доме, следует использовать схему возврата энергии из канализационных стоков.

Холодная вода, перед тем как оказаться в нагревателе, протекает сквозь теплообменник, в который, в свою очередь, отходят в стоки от сантехнического оборудования.

В теплообменнике различаются два потока – холодная водопроводная вода и сточная горячая вода, которые сталкиваются, но при этом не перемешиваются. Определенное количество тепла от горячей воды передается холодной, и в нагреватель поступает уже теплая вода.

Схема, изображенная выше, показывает, что к теплообменнику направлены стоки только того сантехнического оборудования, которое работает на горячей воде. Данная схема весьма выгодна при всех методах нагрева воды в частном доме.

Как сделать горячее водоснабжение частного дома своими руками

Для обеспечения ГВС в частном доме необходимо установить систему горячего водоснабжения, оснащенную бойлером косвенного или послойного нагрева объемом не менее ста литров. Данная система обеспечивает комфорт использования подогретой воды, экономный расход жидкости и меньший объем канализационных стоков. Единственным недостатком подобной системы является высокая цена устройства.

Если бюджет ограничен либо вы проживаете на даче только один сезон, оптимальным вариантом является система ГВС частного дома с проточным бойлером.

Данная система подходит для использования в частных домах, где источник нагрева и точки водоразбора не слишком отдалены друг от друга. К одному проточному водонагревателю можно подсоединить максимум три крана для разбора воды.

Стоит такая система относительно недорого, при этом минусы ее использования не особо выражены.

Двухконтурный газовый котел или газовая колонка не займут много места. Все оборудование, необходимое для функционирования системы, содержится в корпусе прибора. Обустройство системы ГВС частного дома от котла, мощность которого составляет не более 30 кВт, не требует отдельного помещения.

Система горячего водоснабжения частного дома с газовой колонкой или двухконтурным котлом отличается стабильным режимом подачи воды в том случае, если в схему между нагревателем и местами водоразбора установлена буферная емкость в виде обычного накопительного электроводонагревателя. Данный прибор рекомендуется устанавливать недалеко от точек разбора, удаленных от газового аппарата.

В схеме с буферным баком горячая вода сначала попадает в бак электрического нагревателя. За счет этого бак всегда наполнен горячей водой. Электронагреватель в баке способен компенсировать тепловые потери и поддержать необходимую температуру горячей воды в тот период времени, когда воду не используют. Таким образом, вам вполне хватит электрического водонагревателя небольшого объема (литров 30) для комфортного использования системы ГВС частного дома.

Система ГВС частного дома с проточным нагревателем воды, оснащенная встроенным в котел или выносным бойлером послойного нагрева, обойдется потребителям на порядок дороже. Но данное оборудование обладает несомненными достоинствами, в частности, не требует расхода энергии для поддержания тепла, к тому же использовать данный прибор так же комфортно, как и бойлер косвенного нагрева.

В частном доме с разветвленной сетью горячего водоснабжения целесообразно использовать схему с накопительным бойлером и циркуляцией воды. Только данная схема способна обеспечить максимальный комфорт и экономное использование горячей воды. Однако, следует учесть, что такой вариант требует больших затрат на ее установку.

Специалисты рекомендуют приобретать котлы, в комплекте с которыми идет бойлер. Только в этом случае параметры котла и бойлера будут в точности соответствовать друг другу, при этом основная часть дополнительного оборудования находится в корпусе котла.

Если отопление в частном доме обеспечивается посредством твердотопливного котла, в этом случае целесообразна установка буферного бака – аккумулятора тепла, к которому подсоединяют систему горячего водоснабжения с циркуляцией воды.

В некоторых случаях для обеспечения горячего водоснабжения частного дома от твердотопливного котла присоединяется бойлер косвенного нагрева, который дополнительно оснащен электрическим нагревателем.

Зачастую для подогрева воды в частном доме, где установлен твердотопливный котел, используют только электроэнергию. Для обеспечения ГВС в частном доме рядом с точками водоразбора устанавливается накопительный электрический нагреватель воды. Система циркуляции горячей воды в данном случае не предусмотрена. Рядом с удаленными точками водоразбора лучше всего разместить отдельный накопительный бойлер. И тогда электроэнергия для подогрева воды будет расходоваться экономнее.

Когда воду нагревают до температуры, превышающей +54 °С, вода начинает выделять соли жесткости. Чтобы избежать образования накипи, рекомендуется нагревать воду до температуры ниже указанной.

В особенности подвержены образованию накипи проточные нагреватели воды. Если вода отличается повышенным содержанием соли (более 140 мг CaCO3 в 1 л), тогда проточные водонагреватели использовать не следует. Даже незначительные отложения накипи способны забить каналы в проточном нагревателе, в результате чего может прекратиться проток воды.

Подача воды в проточном водонагревателе осуществляется посредством антинакипного фильтра, снижающего уровень жесткости воды. Фильтр оснащен сменным картриджем, который подлежит периодической замене.

Для нагрева воды с повышенным уровнем жесткости в частном доме лучше всего выбрать накопительную систему горячего водоснабжения с накопителем косвенного нагрева. Отложения накипи на нагревательном элементе бойлера не будут препятствовать протоку воды, но сократят производительность бойлера.

Не забывайте о том, что продолжительный нагрев воды до температуры менее +60 °С способен спровоцировать появление в накопительном баке опасных для человека бактерий Legionella. Следует регулярно осуществлять термическую дезинфекцию системы горячего водоснабжения частного дома и повышать на определенное время температурный режим нагрева воды до +70 °С.

Создание любой инженерной системы, будь то горячее водоснабжение частного дома или отопительная система, не может обойтись без труб, фитингов и прочих расходных материалов. Немаловажным аспектом при выборе данных сантехнических изделий, является их качество. Только проверенный поставщик с отменной репутацией сможет обеспечить вас материалами высокого качества, необходимыми для долговечной и беспроблемной работы любой инженерной системы.

Итак, сотрудничая с «СантехСтандарт», вы приобретаете следующие преимущества:

качественную продукцию по разумным ценам;

постоянное наличие продукции на складе в любых количествах;

удобно расположенные складские комплексы в Санкт-Петербурге, Москве, Новосибирске и Самаре;

бесплатную доставку по Санкт-Петербургу, Москве, Новосибирску, Самаре, в том числе до транспортных компаний;

доставку товара в регионы через любые транспортные компании;

индивидуальный подход и гибкую работу с каждым клиентом;

скидки и различные акции для постоянных клиентов;

сертифицированную и застрахованную продукцию;

зарегистрированные в России торговые марки, что является дополнительной защитой от некачественных подделок.

Специалисты нашей компании «СантехСтандарт» готовы помочь выбрать сантехническое оборудование как частным лицам, так и компаниям. Вам нужно всего лишь обратиться по телефонам:

Горячее водоснабжение в частном доме – вещь вполне обыденная. Тем не менее, его устройство до сих пор остается тайной, которая известна немногим. Поэтому стоит разобраться и понять преимущества и недостатки той или иной системы горячего водоснабжения.

По принципу своего действия систему горячего водоснабжения делят на:

Проточнуя систему.
Систему с накопительным бойлером.

Они отличаются накоплением горячей воды. В первом случае оно не происходит, вода нагревается по мере необходимости, во втором система ГВС содержит специальную емкость с горячей водой.

Горячее водоснабжение: Проточная система

Видов проточного водонагревателя много, это может быть газовая колонка, двойной контур системы отопления, или теплообменник, подключенный к общей сети отопления. В момент начала потребления система включается и начинает нагревать воду. Соответственно, как только потребности в ней нет, система перестает работать. Соответственно, достоинства и недостатки у такой системы следующие:

Малый объем нагреваемой воды . Подогревается только та вода, которая используется для работы, а остальная остается холодной. Это позволяет экономить на расходах и является одним из неоспоримых плюсов.
Постепенное включение . Горячая вода потечет из крана только после того, как из трубы вся холодная вода. При большом расстоянии между краном и нагревателем это может быть значительный объем. При этом она уже была нагрета при прошлом использовании, но остыла. Это нерациональный расход теплоэнергии.
Неполное включение . Проточные водонагреватели обладают нижним порогом включения. То есть, если расход горячей воды меньше определенного минимума, они просто не включаются. Поэтому расход воды возрастает, что опять приводит к дополнительным потерям.
При максимальном потреблении вода нагревается лишь на определенное значение. Каждый проточный нагреватель обладает показателем нагрева, он обычно указывается как +20, +25 или например +40. Это означает, что за время прохождения водой через прибор, её температура вырастает на указанную температуру. То есть, если в системе холодного водоснабжения температура была 10 градусов, а показания нагревателя +45, то горячая вода будет иметь температуру в 55 градусов.
Высокое потребление энергии . Для быстрого нагревания воды требуется большая потребляемая мощность. Обеспечение водой душа требует мощность водонагревания в 18 КВт, а параллельное использования душа и мойки на кухне требует уже 28 КВт нагревателя. Не каждая система частного дома рассчитана на такие нагрузки, а учитывая стоимость электроэнергии, и не каждый кошелек выдержит.

Чтобы снизить влияние недостатков, стоит рассмотреть следующую схему: практически каждое место расхода горячей воды должно быть оборудовано собственным проточным нагревателем, чтобы минимизировать время его включения и объем оставляемой воды. Кроме этого, такая мера позволит не зависеть пользователям друг от друга при совместном пользовании горячей водой.

Выбор проточного водонагревателя

Прежде чем приступить к выбору модели следует узнать о следующих показателях: душ или ванная расходует примерно 9 л горячей воды в минуту, а мойка примерно 4,2. Дальнейший расчет прост – суммируются показатели всех точек расхода воды, которые обеспечивает данный водонагреватель и получаем его мощность.

Например. Если водонагреватель обеспечивает санузел, то ему требуется вод для душа и умывальника. Соответственно, его показатели должны быть 9+4,2=13,2 л/мин.

При выборе конкретной модели необходимо смотреть не только на производительность, но и на разность температур. Она должна обеспечивать нагрев до 55 градусов. Этот момент часто умалчивается продавцами, и акцент делается на производительности, поэтому узнать про него требуется отдельно.

Кроме рабочего объема необходимо знать еще и минимальный размер включения – показателем, обозначающим минимальное проходящее количество воды, при котором нагреватель включится. Оптимально, если он будет всего 1,1 литра.

Система с накопительным бойлером

Все большую популярность в настоящее время получает система с накопительным баком. Он представляет собой дополнительный бак, служащий хранилищем горячей воды и содержит внутри нагревательный элемент. Кроме этого, обычно он дополнительно подключается к системе отопления в качестве второго контура нагрева и получает дополнительно тепло оттуда. Это позволяет экономить на прямых расхода подогрева воды и уменьшать потери тепла. Такая система называется бойлером косвенного подогрева.

Вода забирается из верхней части бойлера, на смену ей приходит новая вода, поступающая из водопровода. Так как плотность холодной воды выше, то она располагается внизу емкости, которая соединена с теплообменником. Попадая в него, холодная вода нагревается и уменьшает свою плотность. За счет этого она поднимается и перетекает в верхнюю часть бойлера, а на смену её приходит новая порция холодной воды. Такая естественная циркуляция позволяет обходиться без использования дополнительных насосов.

Кроме этого, есть различные системы водоснабжения, использующие накопительный бак в качестве основного элемента.

Бойлер с проточным нагревателем

Такая система содержит три основных элемента: , и . При расходе горячей воды в бойлер подается холодная, из водопровода. С помощью насоса она забирается из нижней части бойлера, прогоняется через проточный водонагреватель и возвращается обратно, но уже в верхнюю часть емкости. Это позволяет всегда иметь запас горячей воды и не зависеть от колебаний потребления. Поэтому такая схема набирает все большую популярность в современном мире.

К положительным качествам также относится возможность быстро получить горячую воду сразу после включения системы и пользоваться её на протяжении долгого времени. Быстрое нагревание позволяет уменьшить объем бака, по сравнению с системой косвенного нагрева, а запас горячей воды в баке дает возможность долгое время пользоваться горячей водой в случае отключения электроэнергии. Также стоит отметить возможность использовать водонагреватель малой мощности – накопительный бак компенсирует этот недостаток.

Газовые бойлеры

В домах с центральным отоплением или квартирах выгодно устанавливать газовые котлы. В этих условиях они обеспечивают экономию, при таком же уровне производительности. Газовые бойлеры бывают двух видов – с открытой камерой сгорания и с закрытой. Это позволяет использовать их в квартире без использования дополнительных коммуникаций, так как мощность сопоставима с мощностью газовой плиты. А она не требует устройство дополнительного дымоотвода.

Так же как и в , поджог газа обеспечивается дежурным фитилем, который горит все время и бесполезно сжигает газ, электронным поджигом, использующим батарейки или же, гидродинамическим поджигом. Он срабатывает при открытии крана холодной воды. Течение вращает маленькую турбину, которая зажигает газ в горелке.

Размер бойлера

При выборе бойлера обычно руководствуются следующими цифрами – минимальный уровень комфорта пользования горячей водой обеспечивает 20 -30 литров горячей воды в сутки на одного человека. Нормальный уровень комфорта обеспечивается 30 – 60 литрами, а повышенный 60 – 100. Это нормы на одного, для семьи из нескольких человек эти цифры умножаем на количество членов. Например, семья из четырех человек должна быть обеспечена минимум 80 – 120 литрами горячей воды в сутки. Этого хватит, чтобы проводить минимальные гигиенические процедуры.

При этом необязательно чтобы сам объем бойлера был таким. Достаточно чтобы его производительность перекрывала потребности в семьи в горячей воде.

Система с циркуляцией

При больших размерах дома протяженность труб от бойлера до точки потребления может быть больше 10 метров. В этом случае ждать пока стечет холодная вода и начнет идти горячая не очень удобно, поэтому используется система с циркуляцией горячей воды.

Для этого монтируется замкнутый контур горячей воды, который обеспечивает доступ к нему из любой точки дома. Все точки расхода подключены к нему и располагаются не более чем за 1,5 – 2 метра от трубопровода.

В кольцевой контур врезается циркуляционный насос, который обеспечивает движение горячей воды. Проходя полностью весь круг, вода остывает и возвращается обратно в бойлер, где вновь нагревается. Это позволяет сократить время ожидания горячей воды до одной-двух секунд и уменьшает потери в напоре воды.

Недостатком такой системы является наличие дополнительных трат на функционирование насоса и компенсацию потерь тепла. Но их можно сократить, дополнительно утеплив бойлер и трубы кольцевого контура и используя автоматику для регулировки работы насоса.

Система с рекуператором и солнечным коллектором

Для уменьшения расходов на обогрев дома и нагрев воды в Европе давно используют различные сберегающие технологии. К ним можно отнести систему рекуператора и солнечного коллектора.

Так как горячая вода не успевает остыть во время её использования и стекает в канализацию горячей, то это неоправданные потери тепла. Чтобы их снизить, на точки расхода воды устанавливается система рекуперации. Она представляет собой теплообменник, часто выполненный в виде змеевика, устанавливаемый на канализационную трубу. Стекающая горячая вода нагревает окружающую среду и как следствие теплообменник. К этому теплообменнику подключена холодная вода из водопровода, которая затем попадает в бойлер.

Благодаря такой схеме работы, горячая вода забираемая из системы горячего водоснабжения частично нагревает холодную, приходящую ей на замену и этим компенсирует расходы.

Дополнительную экономию позволит получить использование солнечного коллектора. Несмотря на кажущуюся малую эффективность, он дает значительную экономия в перспективе. В солнечном коллекторе вода нагревается на 5-7 градусов, затем нагревается на 5-7 градусов в рекуператоре. Имея в водопроводе температуру воды в 10 градусов, на входе в бойлер она уже будет 20 – 25 градусов. То есть нагревать необходимо не на 45, а всего на 30 – 35 градусов, что дает до 25% экономии энергии на нагрев. В перспективе такая экономия позволяет не только окупить расходы по установке дополнительного оборудования, но и снизить расходы в целом.

При возведении нового здания имеет смысл сразу установить накопительный бойлер емкостью свыше 100 литров. Он обеспечит комфорт проживания без необходимости переделок в дальнейшем.

Если домом пользуются нечасто, например дачей, то устанавливать накопительную систему нет смысла, достаточно проточного нагревателя. При этом компактное расположение точек расхода в таких зданиях обеспечит удобство в процессе эксплуатации.

При большой семье можно установить дополнительную емкость в системе накопительного водоснабжения. Бак на 30 литров с дополнительным электроподогревом, служащим для компенсации теплопотерь позволит компенсировать перепады расхода воды при большом количестве домочадцев.

При покупке газового бойлера предпочтение стоит отдавать уже готовым комплектам котел – бойлер. Их параметры уже подобраны друг для друга, такая связка будет оптимально расходовать тепло.

При твердотопливном обогреве дома, имеет смысл использовать теплонакопительный бак для создания вторичного контура горячего водоснабжения. Это позволит существенно сократить расходы электроэнергии.

При температуре в 55 градусов и выше, из воды начинают активно выпадать соли. Они забивают просвет труб и ухудшают ток воды. Это особенно важно для проточных нагревателей, которые нагревают большие объемы на маленькой протяженности трубы. Если вода содержит больше 140 мг примесей на литр воды, то проточные водонагреватели нельзя использовать – они слишком быстро выходят из строя и перестают нагревать воду.

Видео «Как сделать горячее водоснабжение в частном доме»

Разводка водопровода в частном доме своими руками может осуществляться от центрального водопровода или от скважины (колодца). Принципы ее создания, основные узлы системы в каждом из этих случаев фактически не отличаются.

Выбор схемы разводки

Существует два способа подведения воды к точкам потребления, и выбор схемы разводки водопровода в частном доме своими руками зависит от параметров системы, а также от интенсивности водопотребления (постоянное или периодическое проживание, количество жильцов и пр.).

Последовательное соединение

Такое соединение также называют тройниковым . Кран, душ и другие точки подключаются последовательно. Такой способ требует использования меньшего количества материалов (труб, фитингов и др.), поэтому является более дешевым.

Недостатком последовательного соединения при разводке водопровода является вероятность снижения напорного давления в наиболее удаленных точках при единовременном использовании нескольких точек водозабора.

Коллекторное соединение

Коллекторное (или параллельное ) соединение представляет собой организацию коллектора (или двух коллекторов – горячего и холодного водоснабжения), к которому подсоединяются линии, ведущие к каждой водозаборной точке. Для реализации подобной схемы потребуется большее количество труб, однако ее принцип работы позволяет обеспечить стабильное давление .

Есть и дополнительные нюансы при выборе принципа подачи воды. Монтаж водопровода в частном доме своими руками может выполняться двумя способами:

«Глухие» линии, заканчивающиеся тупиком (заглушкой) . Такая схема разводки водопровода в доме более экономична, однако при подаче горячей воды она может создавать некоторые неудобства – при открывании крана необходимо выждать определенное время, пока жидкость дойдет до заглушки, и только после этого в кране появится горячая вода.
Циркуляционные замкнутые линии практичнее и удобнее, однако, для реализации такого проекта потребуется не только большее количество труб, но и специальный циркуляционный насос.

Специалисты признают наиболее рациональным комбинированный вариант, в котором «глухая» разводка холодной воды сочетается с циркуляционной линией горячего водоснабжения.

Основные узлы схемы

Схема разводки воды в частном доме, точнее, та ее часть, которая отвечает за подачу воды в дом, состоит из следующих основных узлов:

перекачивающий агрегат для колодца или скважины,
ниппель (переходник),
предотвращающий обратный ,
трубопровод,
фильтрующее оборудование (один или несколько различных фильтров в зависимости от качества воды),
запорная арматура,
пятерник (штуцер) для подключения основных элементов и приборов (манометр, трубы).

Последовательность схемы водоснабжения

Для того, чтобы представить наглядно, как выполнятся разводка воды в частном доме своими руками, можно рассмотреть ход коммуникаций от источника до конечной точки.

1. Индивидуальный водный узел (колодец или скважина) оснащается перекачивающим оборудованием, выбор которого осуществляется по следующим принципам:

для глубоких артезианских скважин могут использоваться только погружные насосы,
для узких каналов и обсадных труб – только поверхностные агрегаты, в том числе, и насосные станции,
в остальных случаях выбор между погружным и наружным оборудованием осуществляется в зависимости от технических характеристик конкретных моделей и условий эксплуатации.

2. Трубопровод, подводящий воду к дому, обычно прокладывается под землей. Глубина траншеи обычно выбирается с учетом глубины промерзания почвы в данном регионе. В качестве дополнительной защиты от промерзания коммуникации снабжаются теплоизоляционным слоем.

Проведение водопровода в дом из

3. Точка ввода трубопровода в дом заслуживает особого внимания.

Во-первых, отверстие для трубы делается с большим запасом – зазор не менее 150 мм со всех сторон. Это позволяет избежать деформации и разрушения коммуникаций, если со временем стена станет проседать или деформироваться.
Во-вторых, небольшой участок трубы, находящийся между подземными и защищенными грунтом коммуникациями и внутренней разводкой в теплом помещении, находится на открытом воздухе. В этом месте наиболее высок риск промерзания трубопровода, поэтому требуется хорошая теплоизоляция.

4. Гидроаккумулятор и приборы контроля устанавливаются, как правило, в подвальном, цокольном помещении или на первом этаже рядом с точкой входа трубопровода в дом. Чисто технически разместить такое оборудование было бы более правильным в самой высокой точке, однако с точки зрения практичности и удобства использования нижние уровни подходят больше. Следует только учитывать необходимость подъема воды на верхние этажи при .

Гидроаккумулятор предназначен для стабилизации давления в коммуникациях и предотвращения частых включений (и, соответственно, быстрого изнашивания) перекачивающего оборудования.

Узел управления и контроля включает в себя манометр, реле давления и , которое предотвращает захват воздуха и образование воздушных пробок в системе при снижении уровня воды в скважине или колодце.

5. Системы фильтров комплектуются, в зависимости от необходимости, приспособлениями для:

предварительного грубого удаления крупных частиц примесей (подробнее про ),
тонкой очистки,
умягчения воды.

После выполняется разводка водопровода в частном доме своими руками по выбранной схеме. Для коллекторной схемы это может выглядеть так:

Сразу за гидроаккумулятором идет тройник вместе с запорным краном. Тройник делит поток воды на два направления — в дом и для других нужд (полив, мойка машины и др.);
Подключается фильтр глубокой очистки;
Далее идет тройник, от которого разводка труб водоснабжения в частном доме делится на трубу для холодной воды, которая сразу идет к коллектору ХВС, и на трубу, по которой вода будет идти в бойлер или другой , для нагрева. После нагрева вода отправляется в коллектор для горячей воды.

На фото схема разводки воды в частном доме

Важно: Проводя монтаж водоснабжения в частном доме своими руками по коллекторной схеме, необходимо устанавливать запорные вентили на каждую точку потребления воды.

Выбор труб

Диаметр коммуникаций

При проведении водопровода в частный дом своими руками правильно выбранный позволит обеспечить экономичность на этапе монтажа системы, а также избежать неприятного шума при движении воды по коммуникациям.

Для расчета параметров линий, подводящих воду к точкам потребления отправной точкой служит общая протяженность каждой линии :

для ответвления длиной менее 10 метров можно использовать трубы диаметром 16-20 мм,
для веток около 30 метров – диаметром 25 мм,
для самых длинных линий более 30 метров необходимы трубы с максимальным диаметром – 32 мм.

Важно: Особое внимание следует уделить выбору диаметра коллекторной трубы. Недостаточная величина может стать причиной нарушений в работе в системе.

Разводка воды в частном доме от коллектора рассчитывается, исходя из того, что каждый кран имеет пропускную способность около 5 литров в минуту. После этого ориентировочно подсчитывают, сколько воды забирается одновременно из всех точек в пиковые моменты и выбирают диаметр коллектора:

25 мм для расхода 30 л/мин,
32 мм для 50 л,
38 мм для 75 л.

Материал труб

Прокладка водопровода в частном доме позволяет использовать трубы из различных материалов, каждый из которых имеет свои преимущества, недостатки и особенности эксплуатации.

Для того, чтобы система работала безотказно, важно знать, как провести водопровод в частном доме своими руками правильно. В это понятие можно включить как основные принципы, регламентируемые строительными нормами и правилами, так и некоторые нюансы и тонкости, известные опытным мастерам.

В идеале трубопровод не должен проходить через строительные конструкции, однако, на практике создание такой схемы часто невозможно или нецелесообразно. При необходимости провести коммуникации через стену, трубу необходимо помещать в защитный стакан.
Несмотря на то, что владельцу дома практически всегда хочется получит максимум свободного пространства и для этого «прижать» трубопровод с стене, между строительными конструкциями и проходящими параллельно им коммуникациями должен быть зазор не менее 25 мм для легкого проведения ремонтных работ. Обвод внутреннего угла требует расстояния 40 мм, а наружного 15 мм.
При наличии сливных кранов на трубопроводах иди гидроаккумуляторе в их сторону выполняется небольшой уклон.
Наиболее удобный способ фиксации трубопровода к стенам – это специальные клипсы. Можно выбрать одинарные или двойные приспособления, на расстояние между ними в любом случае должно составлять порядка 2 метров.

Решая, как сделать разводку воды в частном доме, помните, что грамотно выполненная внутренняя система водоснабжения имеет характерные отличия:

Минимум стыков и переходников. Это позволяет повысить надежность и экономичность системы.
Все соединения выполнены в точном соответствии с технологией монтажа именно этого типа труб.
Наличие вентилей или кранов перекрытия на ответственных участках системы и в точках подключения.
Минимальное количество не слишком надежных гибких участков для подключения (шланговых подводок), которые наиболее уязвимы к перепадам давления.

Желательно, чтобы горячая вода была в доме постоянно. Часто ее нужно много, одновременно на два крана, или для наполнения ванны в считанные минуты.

Чтобы такое претворить в жизнь нужно лишь сделать правильный выбор оборудования, и вложить немного средств в его приобретение и объединение в единую схему водообеспечения.

Есть несколько вариантов схемотехники для подготовки горячей воды:
— увязанные с системой отопления.
— независимые от отопления, использующие собственный нагреватель.

Рассмотрим подробнее несколько наиболее популярных вариантов схем, составов оборудования, по снабжению дома горячей водой. Определимся с рекомендациями по составлению предпочтительного ГВС.

Простейшее ГВС на основе проточного водонагревателя

Проточный водонагреватель греет движущуюся воду, которая сразу подается на кран. Например, второй контур в настенном газовом котле является проточным водонагревателем. Проточник для воды может быть отдельным аппаратом, работать на газе или элетктричестве..

Для электрического проточника потребуется разрешенная мощность от 6 кВт и трехфазное питание. Что не везде возможно.

Чтобы комфортно пользоваться душем, нужна мощность нагревателя не менее 10 кВт. А для наполнения ванной (100 литров) за приемлемый отрезок времени потребуется уже минимум 16 кВт.

Второй кран водопотребления при этом открывать не желательно, – будет большой скачек температуры в первом. Чтобы второй обеспечить горячей водой, нужна мощность уже от 25 кВт и более, что далеко не всегда выполняется даже газовым проточником.

Популярны электрические греющие агрегаты на одну лейку. Но подключают их по схеме не допускающей одновременную работу.

В рекламе часто указывается производительность– столько-то литров в минуту. Но «забывают» указывать что нагрев всего на 25 градусов. Это позволяет продавать дешевые маломощные аппараты. Когда вода зимой похолодеет до +5 град С, эффективного нагрева не получится.

Что в итоге, какие недостатки

- Отбор горячей воды вторым включенным краном нежелателен. Это приведет к значительному скачку температуры. Но она может все равно меняться и при колебаниях давления.

- Оборудование быстро изнашивается. Особенно влияет жесткость воды и образуемый осадок — он быстро забивает протоки, где происходит нагрев.
  Желательно встраивать специальный фильтр для смягчения воды. Картридж постоянно нужно менять.

- Следующий недостаток – перерасход воды. Нужно спускать холодную воду и ждать, пока из теплообменника вода дойдет до крана.
  Не приемлемо, если от нагревателя до крана будет больше 7 метров. Желательно не более 2 метров. Краны на кухне, в ванной и агрегат нагрева должны располагаться компактно.

Невозможно подать очень мало воды. Проточный нагреватель просто не включится, если по каким-то причинам расход воды будет малым. Забирать
нужно сразу приличный объем воды, даже если он не нужен – снова перерасход энергии и воды.

Но в тоже время система с проточником простейшая и наиболее дешевая. Еще экономней создание такой ГВС, если все это объединено в одном котле отопления. Экономится и площадь под оборудование.

Популярность проточной системы ГВС зиждется на двух китах — Недорого при создании и Компактно. Но под ними находится море некомфортности – воды то мало, то много, она то горячая, то холодная, и дороговизна в эксплуатации

Как можно усовершенствовать проточную систему

Но систему ГВС от проточного водонагревателя (второго контура котла) можно видоизменить. Достаточно включить между нагревателем и краном накопительный бойлер, можно без своего электрического подогрева, а просто теплоизолированную емкость, работающую под давлением. Сразу решаются проблемы:

- можно получать в кране воду гораздо раньше, если установить промежуточный бойлер рядом.

- можно получить сразу много горячей воды, или слишком мало, по желанию.

прыжков температуры не будет, а степень нагрева в процессе отбора будет меняться незначительно.

Минус – дополнительный сложный элемент в системе, расходы, а также потребление не дешевой электроэнергии.

Косвенный бойлер в прямоточной системе

Проточный нагреватель может греть не только непосредственно воду, идущую на разбор, но и теплоноситель. Тогда к нему можно подключить косвенный бойлер, и получится обычный послойный нагрев.

Система несколько громоздкая (зачем отдельный проточник? если косвенный бойлер можно греть мощным первым контуром котла) но встречается не так уж и редко, в основном когда, вкусив недостатки прямоточного повышения температуры, ее как то пытаются усовершенствовать….

При таком усовершенствовании прямоточной ГВС нельзя допускать следующую ошибку.

Не стоит греть бойлер вторым контуром котла, который сам предназначен для ГВС (или отдельным подобным агрегатом).

Дело в том, что в аппарате имеется ограничение температуры водоподготовки +60 град. Которое никак не обходится – защита от ожога. Такой температурой теплоносителя нельзя нормально разогреть бойлер косвенного нагрева. Должна быть температура +80 град. В результате котел будет работать в ненормальном режиме – постоянных частых включений и не сможет разогреть воду.

Где потребляется горячая вода –

Нагрев воды с ее накоплением

Популярная в квартирах простая схема горячей водоподготовки– «бочка на сто литров с теном на 2 кВт».

Недостатки очевидны и малоприемлемы:

- Дороговизна электроэнергии.

- Порция воды небольшая, скажем, для помывки одного человека. А чтобы подготовить вторую такую порцию нужно время, измеряемое в часах.

Греющий бочкообразный агрегат должен размещаться рядом с кранами водопотребления. Если краны разнесены (более 5 метров) нужно ставить два нагревателя.

Отдельный накопительный водонагреватель – простейшее решение, если нужно быстро обеспечить наличие горячей воды в доме или в квартире.

Недостаток – повышенная первоначальная стоимость по сравнению с вторым контуром котла (проточным нагревателем). Но, как правило, эксплуатация несколько дешевле, за счет экономии на быстрой подаче воды.

В странах Европы вода в подобных бойлерах дополнительно подогревается еще одной спиралью подключенной к солнечному коллектору. Для ГВС используется даровая энергия солнца, если ее не хватает, помогает котел отопления.

Энергия от буферной емкости

Снова нагрев ведется системой отопления, но на этот раз вода для ГВС подготавливается в спиральном трубопроводе (теплообменнике), который встроен в буферную емкость отопления.

Буфераная емкость – аккумулятор тепла, с количеством теплоносителя обычно 0,7 – 2,0 тонны, устанавливается между твердотопливным котлом и отопительными приборами, для сглаживания неравномерности поступления энергии и увеличения комфортности управления таким котлом.

Также емкость экономит топливо и сохраняет природу, за счет того, что котел работает на максимальной мощности с максимумом КПД, а выброс СО минимальный.

Чтобы ГВС не оказался «золотым», когда для получения кружки горячей воды нужно нагреть пару тонн теплоносителя, — предусматриваются и обходные схемы нагрева воды от котла или отдельный летний бойлер.

Нужно учитывать, что емкость для получения горячей воды нужно разогревать до 60 – 80 град в верхней части. А также то, что первоначально будет идти весьма горячая вода. Поэтому в схему включаются промежуточный смесительный узел с ограничением температуры или бойлер.

- Преимущество – почти не ограниченное количество горячей воды. Циркуляционная схема дает возможность получить воду тут же при открытии крана.

Недостаток — весьма большая стоимость в системе отопления. Специально для ГВС не устанавливается, такая схема является попутной для системы отопления с твердотопливным котлом.

Какую систему ГВС выбрать

С точки зрения потребительских качеств бойлер косвенного нагрева побеждает. Неплох подобный агрегат с названием «бойлер послойного нагрева» с проточным нагревателем.

Но если установлена буферная емкость в системе отопления, то конечно, получать горячую воду нужно от нее, а затем уже разводить, возможно, и с промежуточным теплоизолированным водоаккумулятором, — удобней при небольших объемах, когда отопление не работает.

Накопительный нагреватель – быстрое дешевое решение, но не совсем комфортное, ввиду небольшой порции горячей воды, а также дорогое, когда энергоноситель – электричество. Допускается как особенность водоснабжения квартир, где нет централизованного ГВС.

ГВС на основе одного проточного водонагревателя — вынужденное решение, когда нужно экономить средства на инженерные системы. Но иногда это оптимально, например, для небольшого дачного домика, где не живут постоянно и горячая вода – не первая необходимость.

Кроме того, существуют котлы со встроенным бойлером. Вода обычно подогревается вторым контуром котла. Такие котлы удобны, так как представляют «миникотельную не во сне а наяву» и обеспечивают оптимальную подборку оборудования. Их выбор предпочтительный.

Комфорт в доме зависит от многих вещей. Одной из главных является водоснабжение, а особенно важно наличие горячей воды. В данной статье расскажем какое оборудование потребуется для горячего водоснабжения дома и как правильно его смонтировать.

Горячее водоснабжение частного дома

Горячее водоснабжение стало вполне обычным явлением. На сегодняшний день выпускается множество приборов для нагрева воды. Они могут работать от электричества или газа, поэтому в любом домовладении можно обустроить данный вид водоснабжения.

По принципу действия различают две системы горячего водоснабжения:

проточная;
с накопительным бойлером.

Их отличие состоит в накоплении горячей воды. В первом случае его не происходит и жидкость нагревается при необходимости. Второй вид включает емкость для накопления горячей воды. О приборах для системы водоснабжения расскажем далее.

Схема горячего водоснабжения частного дома

Прежде чем говорить о приборах для нагрева воды необходимо определиться с планом водоснабжения.

Их можно разделить на несколько видов:

стандартная;
с принудительной циркуляцией;
с применением коллектора.

При осуществлении третьего варианта происходит деление воды на горячую и холодную. В систему труб для горячего водоснабжения монтируется нагреватель. Он может быть проточным или накопительным. Разводка труб может быть последовательной или параллельной. При монтаже данной схемы уходит меньше материалов, а значит и цена будет меньше. Недостатком этой системы можно считать разницу давлений в кранах, в расположенных близко напор будет больше чем в тех, которые находятся на дальних участках. Да и доходить вода к дальним кранам будет уже не горячей в связи с остыванием.

При втором виде трубы подводятся к каждому водозабору. Эта схема достаточно популярна.

Принудительная циркуляция обладает рядом преимуществ:

одинаковый напор в трубах;
вода не остывает;
отсутствие соединений труб в междуэтажных перекрытиях.

Без недостатков не обошлось, здесь они связаны с ценой проекта. Для монтажа такой системы требуется больше труб и материалов, а значит и стоимость будет дороже.

Для частного дома самой оптимальной является замкнутая схема. В систему устанавливается насос, который поддерживает постоянную циркуляцию жидкости. Это обеспечивает стабильную температуру. Причем длину участка труб в которых не нужна циркуляция не превышает метра. В таких местах часто монтируют полотенцесушитель. В данной схеме обязательна установка обратного клапана.

К недостаткам замкнутой системы можно отнести:

требуется больше материала;
высокая стоимость;
большие расходы тепла.

В любом случае в системе горячего водоснабжения необходимы нагревательные элементы (газовые колонки, нагреватели, котлы и др.).

оборудование для горячего водоснабжения

Самым простым прибором для нагрева воды служит проточный водонагреватель. Они могут быть электрическими и газовыми. Первый тип удобен при отсутствии газовой магистрали. Они компактyы и имеют привлекательный дизайн. Газовые представляют собой всем известную колонку, которая популярна среди населения. Он быстро нагреет воду и будет держать заданную температуру. Благодаря разнообразию оформлений прибор можно вписать в кухню любого дизайна. Выбирая проточный нагреватель надо знать следующие показатели: душ или ванна расходуют 9 л горячей воды в минуту; мойка 4,2 л в минуту.
Сложив показатели предполагаемых точек расхода, вы сможете вычислить необходимую мощность прибора. Также обращайте свое внимание на разность температур. Устройство должно обеспечивать нагрев воды до 55 градусов.

Газовые проточные нагреватели удобны. Напор воды и температуру можно регулировать как хочется пользователю. Они красивы внешне. Но без централизованной системы газоснабжения устанавливать их нет смысла, т.к. нагрев воды происходит за счет газовой горелки.

Также можно использовать бойлеры. Они могут работать от электричества или газа. В большинстве случаев они оборудованы емкостью, в которой скапливается и нагревается вода. Они имеют различный объем, на семью лучше всего выбирать более 200 л. Они могут монтироваться как в системе отопления, так и устанавливаться самостоятельно.

Пожалуй самый простой вариант это установка двухконтурного котла, который работает на отопление и нагрев воды. Они могут быть настенными или напольными, что удобно при монтаже. Единственный недостаток это потеря мощности отопления пока пользуются горячей водой, т.к. горелка не может нагревать два контура одновременно. Это не значит, что дома сразу станет прохладнее, просто необходимо знать о такой конструктивной особенности. Такой прибор позволит сэкономить средства на приобретении нескольких устройств, а также трубах.

трубы для горячего водоснабжения

На рынке представлено множество труб для водоснабжения. Выбор нужного материала не прост и главным образом надо руководствоваться надежностью материала и ценовым сегментом. Еще главным аспектом является монтаж труб, он е должен вызывать существенных трудностей.

Главным образом надо обращать внимание на материал изготовления, а именно:

стальные;
медные;
пластиковые;
металлопластиковые.

Стальные трубы могут выдерживать значительные перепады температур и давлений. Изготавливаются преимущественно из черной или оцинкованной стали, что благоприятно сказывается на устойчивости к коррозии. Они имеют большой срок эксплуатации 50 лет. При их установке необходимы определенные навыки и инструменты, поэтому неопытному мастеру сделать водопровод из них будет трудно. К недостаткам можно отнести образование конденсата на наружной поверхности труб и образование налета внутри, что препятствует нормальному прохождению жидкости.

Медные трубы имеют большой срок эксплуатации 70 лет. Они имеют привлекательный внешний вид, что может стать самостоятельным элементом декора. Главным недостатком является высокая стоимость и найти такой материал тоже не просто.

Металлопластиковые трубы практичны и имеют малый вес. Они легко монтируются. Состоит данная труба из каркаса покрытого с внешней и внутренней стороны пластиком. Срок эксплуатации составляет около 35 лет. Также они выдерживают температуру до 75 градусов цельсия. Основными достоинствами являются доступная цена, легкий монтаж и надежность. Из недостатков следует отметить низкую морозостойкость, поэтому лучше всего делать из них внутридомовую разводку.

Пластиковые трубы долговечны, универсальны и очень доступны по цене. Они пользуются большой популярностью среди других материалов. Также стоит отметить аккуратный внешний вид.

Для их изготовления может использоваться:

полипропилен;
поливинилхлорид;
полиэтилен.

Из них можно в короткие сроки сделать разводку водопровода. Все работы можно произвести самостоятельно, для этого потребуется лишь схема проводки, трубы и аппарат для сварки.

аппарат для сварки труб ПВХ

Пи самостоятельном монтаже водоснабжения из пластиковых труб вам понадобится прибор для сварки. Такой сварочный аппарат состоит из нагревательной плиты, удобной рукоятки и прочного корпуса. Пользоваться им легко. В продаже имеются ручные и механические модели. Ручные аппараты способны работать с трубами диаметром не более 50 мм. Он имеет небольшие габариты и прост в использовании. Поэтому подойдет даже людям с отсутствием опыта подобных работ. Единственным недостатком является ограничение по диаметру труб, но для домашнего водопровода вполне подойдет.

Механические аппараты сложны в использовании, поэтому подойдут опытным мастерам. С их помощью можно стыковать трубы диаметром от 40 мм.

При выборе сварочного аппарата необходимо обращать внимание на:

Страну производителя лучше отдавать предпочтение европейским маркам (например, Чехия), приборы Китайского или Турецкого производства мастера не жалуют, уж очень велика возможность нарваться на брак.
Мощность для монтажа труб диаметром 16-75 мм она может составлять 0,85 кВт, а при монтаже труб 90-125 мм диаметром аппарат должен иметь мощность 1,5 кВт.
Насадки входят в комплект паяльника и имеют размеры равные диаметру труб, с которыми может работать данная модель. Опытные мастера рекомендую покупать наборы с насадками диаметром 16, 32, 50 и 110 мм.

Также немаловажным аспектом является цена прибора. Так стоимость ручных моделей варьируется от 800 до 3000 рублей. Механические же стоят от 16 до 180 тысяч рублей. Поэтому перед покупкой четко оцените, для чего вам нужен сварочный аппарат и не переплачивайте.

Монтаж горячего водоснабжения своими руками

К вашему дому уже подведена вода. Разводка труб также уже имеется ко всем кранам и сантехническим устройствам. Теперь остается решить как ее нагреть. Самый первый способ это установить двухконтурный газовый котел. Один контур которого будет нагревать воду для бытовых целей, а другой для отопления. От центрального водопровода к котлу подводится труба с холодной водой, а от него уже идет труба для горячего водоснабжения. Также можно установить обычный, одно контурный котел для отопления. Также придется монтировать бойлер для горячей воды в хозяйственных нуждах. Благо сейчас многие производители выпускают комплекты из котла и бойлера. Как вариант можно обойтись и электрическим водонагревателем с накопителем. По мере расхода воды он наполняется и происходит нагрев жидкости. В больших домах можно поставить проточные нагреватели, и лучше это сделать у каждого потребителя. Другими словами у каждого крана должен быть индивидуальный водонагреватель. Какой способ подходит именно вам решайте сами, стоит сказать что первый вариант больше подходит для частных домов.

При устройстве горячего водоснабжения можно посоветовать следующее:

на этапе строительства можно сразу установить бойлер на 100 и более литров, это обеспечит комфорт проживающим и необходимость дальнейших переделок системы;
если домом пользуются непродолжительное время (как дача) имеет смысл устанавливать проточный нагреватель, он компактен и удобен в эксплуатации;
если у вас большая семья можно установить дополнительный бак на 30 л с подогревом, он будет компенсировать потери тепла и расход воды;
приобретая газовый бойлер отдавайте предпочтение уже готовым комплектам бойлер котел, их параметры идеально подходят друг другу;
если вода в вашем районе проживания содержит больше 140 мг примесей на литр проточные водонагреватели лучше не использовать, быстро выйдут из строя за счет выпавшей соли на стенках труб;
при обогреве дома твердотопливным котлом можно использовать тепло накопительный бак, так вы организуете вторичный контур горячего водоснабжения и сократите расход электроэнергии.

В данной статье рассказывается о горячем водоснабжении частного дома. Рассказывается о материалах и приборах для монтажа системы труб. Воспользовавшись информацией вы сможете выбрать подходящий нагреватель воды, а также трубы для монтажа всей системы.
